50 medidas que todo arquitecto debería saberse de memoria

Proporciones del cuerpo humano basadas en los estudios de A. Zeising. "Arte de proyectar arquitectura" de Neufert

La gran mayoría de los elementos que forman parte de la construcción, incluido el mobiliario, tienen unas medidas basadas en las dimensiones del cuerpo humano. Esto significa que aunque existen miles de variaciones de cualquier objeto y estemos en el país en el que estemos, estas medidas nos servirán de guía para no cometer errores en el momento de dimensionar un espacio.

Todo arquitecto, previo al ejercicio de proyectar y dimensionar, debe tener unos conocimientos básicos de dimensiones de un cuerpo humano y lo que ocupa en el espacio.

Medidas básicas del cuerpo humano. "Arte de proyectar arquitectura" de Neufert

En este post repasaremos medidas pertenecientes a 6 temas o grupos: ladrillos, puertas y armarios, escaleras, cocinas, camas, mesas y sillas, y baños. Todas las medidas presentadas a continuación están en centímetros.

LADRILLOS

Los ladrillos vienen definidos por soga (lado largo) x tizón (lado corto) x grueso (altura).

Aparejos de fábrica de ladrillo. "Arte de proyectar arquitectura" de Neufert

  • Macizo métrico – 24 x 11,5 x 7/5,2/3,2
  • Macizo catalán – 29 x 14 x 7,5/6/5,2
  • Hueco sencillo métrico – 24 x 11,5 x 6/5/4
  • Hueco sencillo catalán – 29 x 14 x 5/4
  • Hueco doble métrico – 24 x 11,5 x 10/9/8/7/6,5
  • Hueco doble catalán – 29 x 14 x 9
  • Rasilla métrica – 24,4 x 11,5 x 4/3/2,5
  • Rasilla catalana – 29 x 14 x 5/4
  • Rasillón sencillo – 30/40 x 15/20 x 4/5
  • Rasillón doble – 30/40 x 15/20 x 7

Importante:

1/2 pie  =1 tizón = 11,5-14 cm
1 pie = 2 tizones + 1 junta = 1 soga = 24-29 cm

PUERTAS Y ARMARIOS

Estas medidas se refieren únicamente al tamaño de las hojas y , por lo tanto, del espacio libre de paso. Al dejar un hueco en un tabique para la colocación de una puerta debemos tener en cuenta estas medidas más el espesor del premarco y del marco.

Colocación y apertura de puertas. "Arte de proyectar arquitectura" de Neufert

  • Puertas de baños (habitualmente) – 62,5 x 201/211
  • Puerta de paso estándar – 72,5 x 201/211
  • Puerta de paso grande – 82,5 x 201/211
  • Puerta de acceso – 92,5 x 201/211

Espesores:

  • De seguridad – 5
  • Macizas – 4/4,5
  • Chapadas – 3,5
  • De vidrio – 1

Armarios:

  • Espesor de las puertas – 2,5/3,5
  • Altura de las puertas – 170/180
  • Fondo estándar de armario – 60 (puertas abatibles)
  • Fondo estándar de armario – 65 (puertas correderas)

ESCALERAS

Los peldaños se componen de una huella (h) o pisa, superficie horizontal, y una contrahuella (ch) o tabica, superficie vertical. Para que las escaleras estén correctamente dimensionadas y resulten cómodas, seguras y funcionales, se debe cumplir las siguientes fórmulas:

h + 2ch = 63/64

h – ch =12

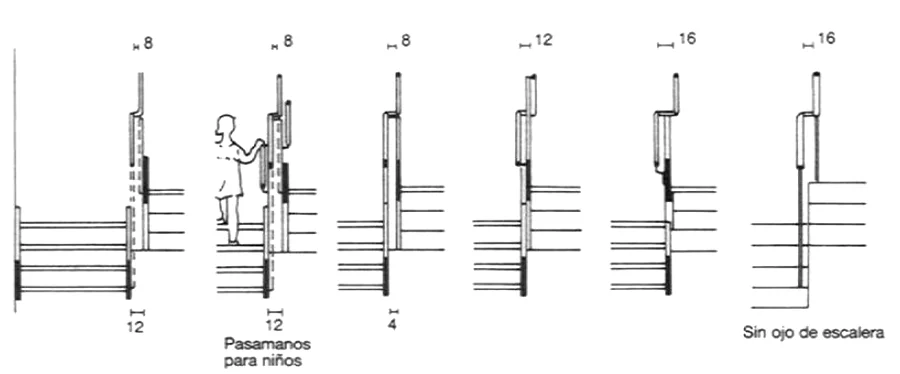

Posición relativa de pasamanos y zanca. "Arte de proyectar arquitectura" de Neufert

Dimensiones de tabicas:

  • En exteriores – 14-16
  • En edificios públicos – 16-17
  • En viviendas – 17-18
  • En máquinas – 10-25
  • En escalas (escaleras verticales) – >25

COCINAS

Según que carpintero o fabricante de cocinas elijamos, las medidas de muebles sufrirán ligeras variaciones, pero por regla general todos siguen unas mismas pautas. Además, para poder permitir el uso de todo tipo de electrodomésticos, la mayor parte de las cocinas se segmentan en módulos de 60 centímetros.

Distribuciones mínimas de cocinas. "Arte de proyectar arquitectura" de Neufert

  • Fondo mueble bajo – 60
  • Altura mueble bajo – 90 (encimera incluida)
  • Altura zócalo – 10
  • Separación mueble bajo y mueble alto – 60
  • Fondo mueble alto – 30
  • Altura mueble alto – 70
  • Altura barra – 110
  • Altura enchufes – 20 por encima de la encimera

CAMAS

Medidas de camas en altura o literas. "Arte de proyectar arquitectura" de Neufert

  • Single o individual – 90/105 x 190/200
  • Double o de matrimonio – 135 x 190/200
  • Queen size – 150 x 190/200
  • King size – 180 x 200
  • Presidential King size – 200 x 200

MESAS Y SILLAS

Estas medidas se ven muy afectadas por la altura del usuario y pueden resultar incómodas a personas cuya altura se salga de la media. Las medidas que aquí se muestran están pensadas para personas de entre 155 y 185 centímetros de altura.

Medidas para personas sentadas a una mesa. "Arte de proyectar arquitectura" de Neufert

  • Altura mesa de trabajo – 75-80
  • Altura silla de trabajo – 45-50
  • Altura mesa de comedor – 70-75
  • Altura silla de comedor – 40-45
  • Altura mesa de centro o café – 40-50
  • Altura taburetes – 75-80

BAÑOS

Si quieres conocer las medidas básicas de los aparatos sanitarios y de los baños en general, puedes ver nuestros dos post sobre el tema dando click en los siguientes enlaces.
